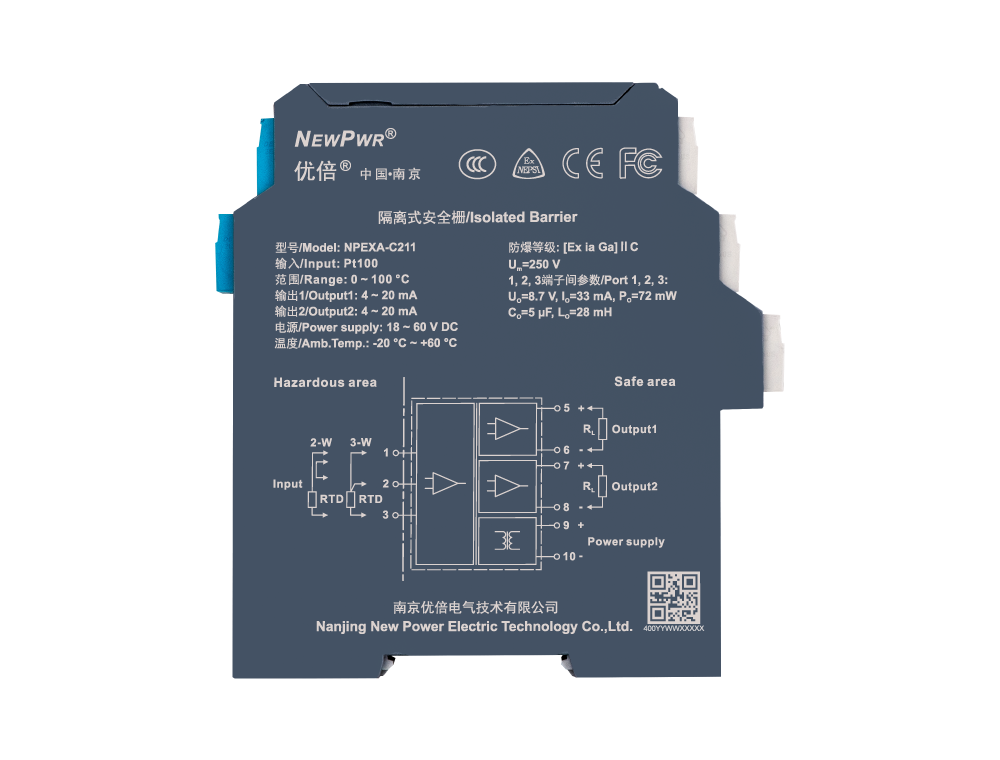

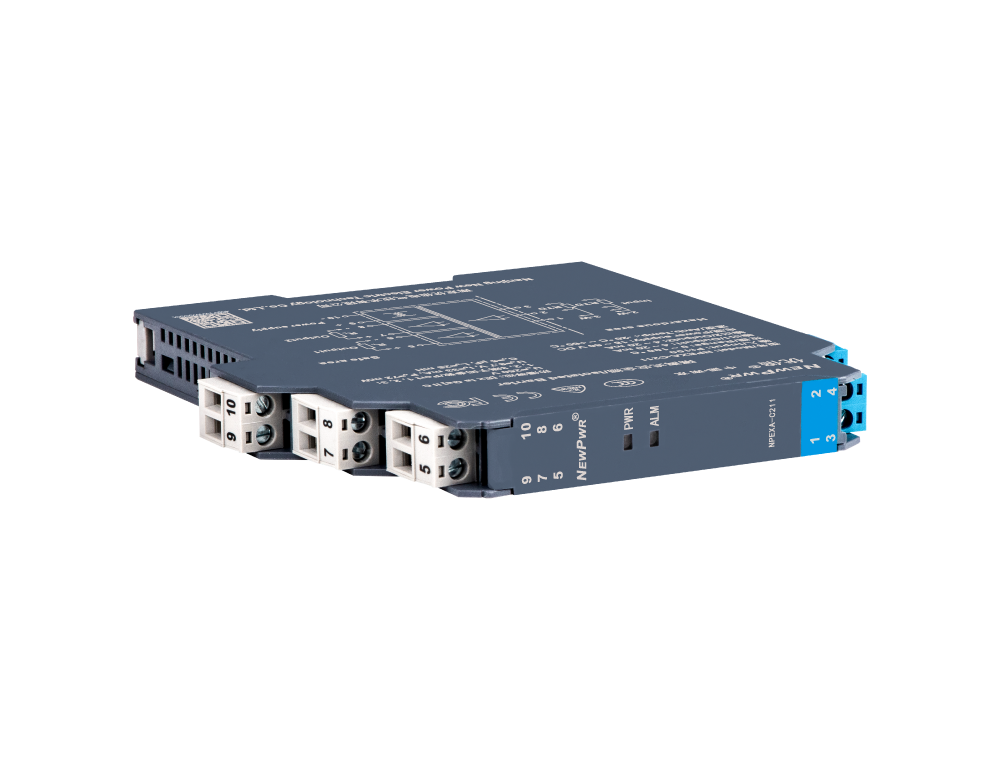

NPEXA-C211

热电阻输入安全栅，将危险区的热电阻信号，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品，具体型号见型谱)。该产品必要独立供电，输入、输出和电源三端隔离，拥有在线故障自诊断职能，能够通过PC端或手持编程器对电阻类型、温怀抱程等进行组态设置。
中国·永利yl23455(股份)有限公司-官方网站 中国·永利yl23455(股份)有限公司-官方网站

输入

输出（具体型号见型谱）

通路

供电

分享
NPEXA-C211

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，±0.1 ℃ ≥100 ℃，±0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 1.2 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧) ；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区 ；?A、?B、?C、ⅢC ；T4 ~ T6危险区的本安设备
状态描述
输出状态 默认追随模式，能够配置为4mA~20mA NE43模式或固定输出模式。
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCS, CCC
防爆等级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 8.7 V (1、2、3端子间)
Io 33 mA (1、2、3端子间)
Po 72 mW (1、2、3端子间)
Co (?C) 5 μF (1、2、3端子间)
Lo (?C) 28 mH (1、2、3端子间)
中国·永利yl23455(股份)有限公司-官方网站
NPPB-DIN 总线供电导轨
切合EN 60715，2根导电轨路插入35mm的DIN导轨中 ；为所有装置在供电导轨上的C/K系列仪表提供直流供电 ；尺度长度0.3m，0.35m，0.4m，0.7m ；削减布线和守护
中国·永利yl23455(股份)有限公司-官方网站
NPPB-BS210 I/O端子基座
衔接导轨BUS基座，表部供电通过基座的接线端子引入。若是选择了冗余电源？，此端子可不用选择。
中国·永利yl23455(股份)有限公司-官方网站
NPPB-BSC028 防尘盖
 ；け┞兜淖芟，凭据必要能够拆分组合。
中国·永利yl23455(股份)有限公司-官方网站
NPPB-SS5 限位器
用于地位固定，标配2个一组
中国·永利yl23455(股份)有限公司-官方网站
NPPB-TS35B 固定片
材质：金属铁，用于导轨承沉加固，标配2片。
中国·永利yl23455(股份)有限公司-官方网站
NPEXA-C11

一入一出

热电偶输入安全栅
